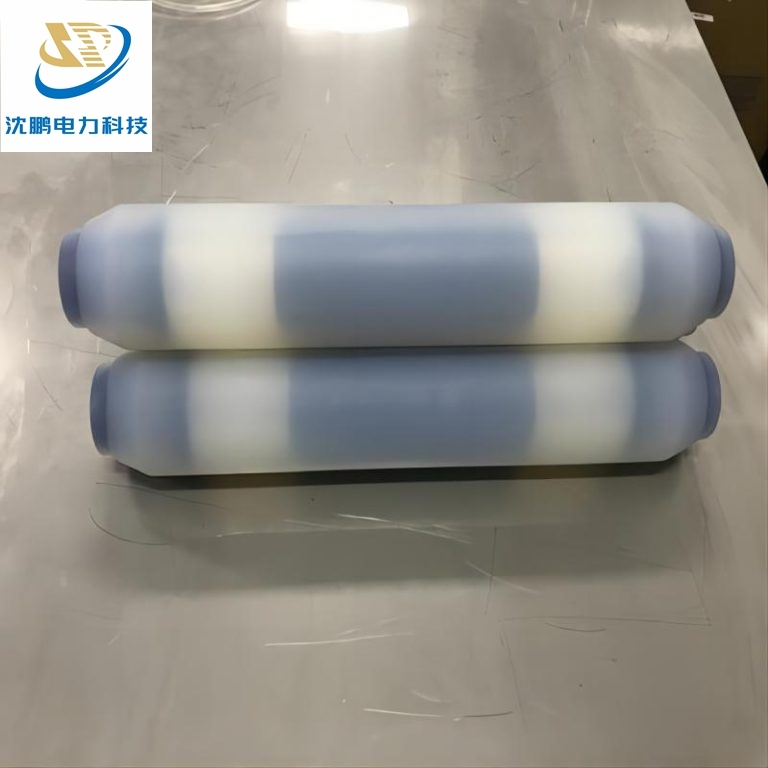

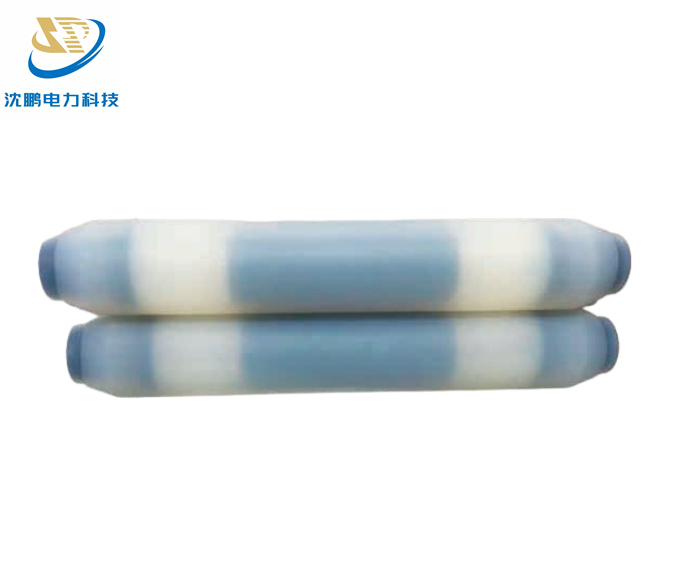

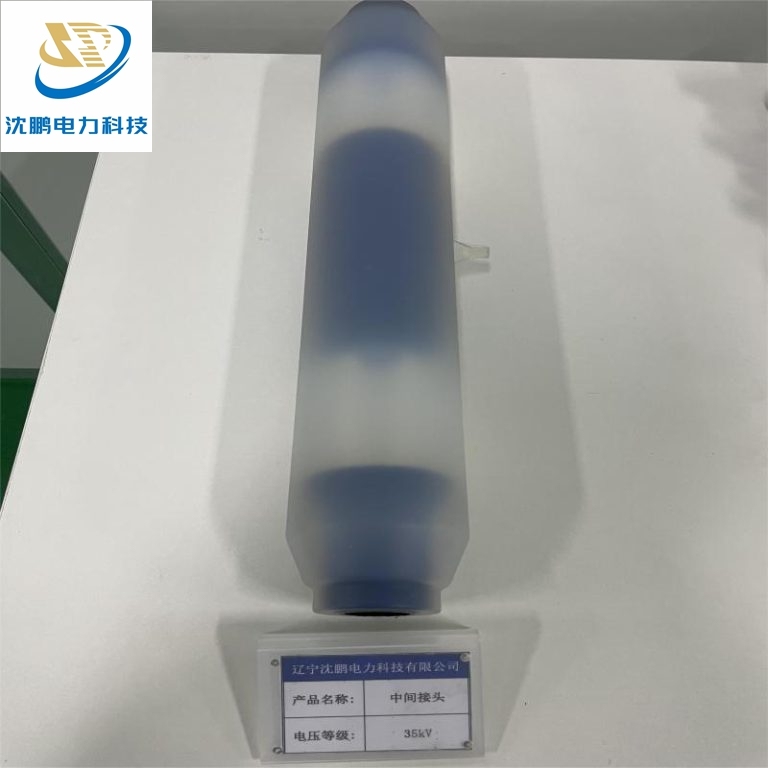

Unión intermedia de contracción en frío de 35 kV

Unión intermedia de contracción en frío de 35 kV

Descripción del Producto

La junta intermedia de contracción en frío de 35 kV representa una innovación crucial en el empalme de cables de media tensión, diseñada para ofrecer una fiabilidad y eficiencia de instalación sin precedentes en redes eléctricas exigentes. Diseñada para sistemas de distribución subterráneos, complejos industriales, subestaciones y parques de energías renovables, esta junta incorpora módulos de caucho de silicona de alta calidad preexpandidos, sujetos por núcleos de soporte extraíbles. Su instalación, sin herramientas, no requiere calentamiento, flameado ni equipos especializados: basta con colocar la junta sobre el extremo del cable preparado y retirar los núcleos de soporte para activar una contracción radial uniforme y autónoma. Esto garantiza una interfaz perfecta y sin huecos entre las secciones del cable, formando un sellado ambiental instantáneo y permanente que resiste la humedad, los gases y los contaminantes.

La unión incorpora un sistema integrado de control de tensiones multicapa, compuesto por capas de blindaje conductoras y semiconductoras, junto con componentes de gradación de campo. Esta arquitectura avanzada garantiza una transición suave del campo eléctrico en toda la zona de empalme, controlando eficazmente las tensiones eléctricas, eliminando las descargas parciales y preservando la integridad dieléctrica a largo plazo del sistema de cable. Fabricada con caucho de silicona de alta calidad, la unión mantiene una flexibilidad excepcional y una gran resistencia al envejecimiento térmico, la exposición a los rayos UV, la corrosión química y amplias fluctuaciones de temperatura, desde -50 °C hasta +50 °C. Su rendimiento es fiable bajo ciclos de carga repetidos, vibraciones mecánicas y en entornos exigentes, ya sea enterrada directamente, instalada en conductos o en zanjas.

Totalmente compatible con cables de potencia con aislamiento XLPE y disponible en una amplia gama de tamaños de conductor, este empalme intermedio simplifica el diseño del sistema y reduce la complejidad del inventario. Su construcción compacta y premontada minimiza el tiempo de instalación y los requisitos de habilidad, a la vez que garantiza un rendimiento consistente y sin errores. Al ofrecer una vida útil sin mantenimiento y eliminar los riesgos asociados con los métodos de instalación basados ​​en calor, el empalme intermedio de contracción en frío de 35 kV ofrece una solución de empalme duradera, sostenible y rentable, ideal para empresas de servicios públicos, operadores industriales y desarrolladores de infraestructura que buscan mejorar la resiliencia de la red, reducir los costos a lo largo de su vida útil y garantizar una distribución de energía ininterrumpida.

Métodos de diseño

• Este producto está fabricado con caucho de silicona líquida, que en comparación con el caucho de silicona sólida ofrece mejor elasticidad y mayor fiabilidad.

• La carcasa impermeable está hecha de fibra de vidrio y componentes AB con pegamento impermeable.

• La capa de apantallamiento está hecha de malla de cobre enrollada y trenzado de cobre, y ha superado la prueba de cortocircuito del apantallamiento.

• Prueba de resistencia a la tensión en fábrica: 117 kV, 5 min.

• Este producto implementa la norma nacional GB/ T12706.4.

Parámetro técnico

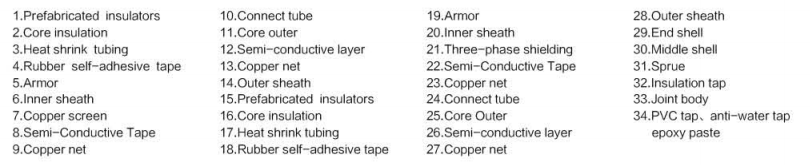

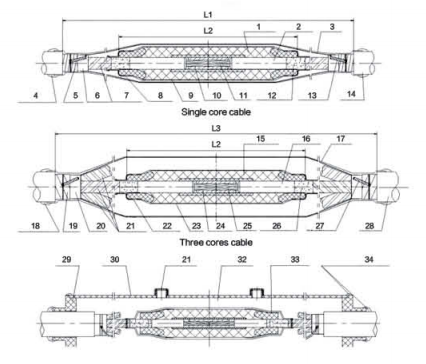

Dimensiones del producto
