Conector de codo

Conector de codo

Descripción del Producto

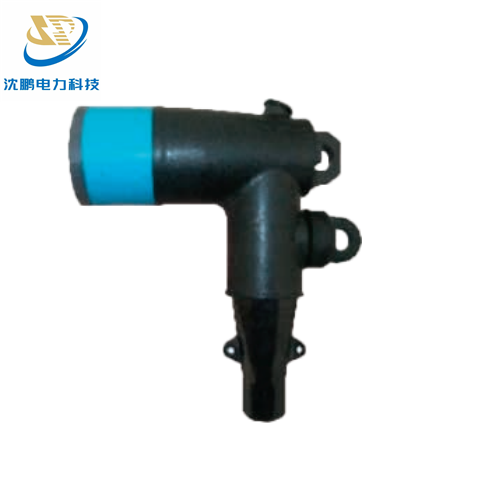

El conector acodado, también conocido como terminador acodado o conector separable, es un accesorio compacto y completamente aislado para cables, diseñado para sistemas de distribución de media tensión. Su exclusivo diseño en ángulo de 90 grados facilita la conexión y desconexión en espacios reducidos, como en cuadros de distribución, transformadores y unidades de anillo principal (RMU). El conector incorpora capacidad de corte en carga o cierre por falla, lo que permite un funcionamiento seguro con pértiga bajo carga sin desenergizar el sistema. Con un robusto aislamiento de caucho de silicona y una construcción blindada, proporciona protección fiable contra la tensión eléctrica, la humedad, la radiación UV y los contaminantes ambientales, lo que lo hace ideal para aplicaciones en interiores y exteriores.

Diseñado para brindar versatilidad y seguridad, el conector acodado integra un sistema de contacto de precisión que garantiza conexiones de baja resistencia y un funcionamiento sin arcos eléctricos. Su diseño sin epoxi y su fiabilidad comprobada ofrecen compatibilidad total con equipos de los principales fabricantes. Su construcción ligera y duradera simplifica la instalación y reduce las necesidades de mantenimiento, mientras que su punto de ruptura visible mejora la seguridad operativa. Ampliamente utilizado en redes de servicios públicos, plantas industriales y proyectos de energías renovables, el conector acodado ofrece una solución rentable y eficiente para la transición entre cables y equipos.

Exhibición del producto

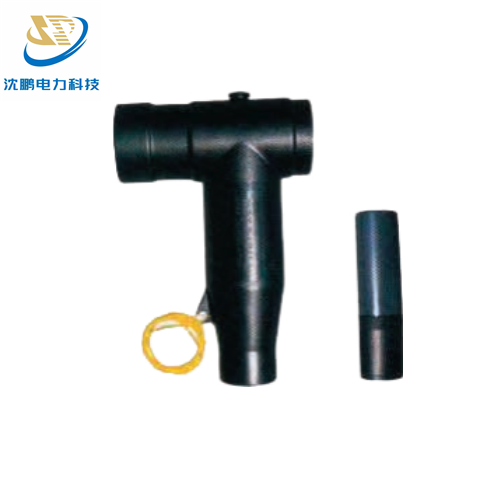

• Conectores frontales y traseros blindados de la serie de accesorios para cables europeos IEC de 15 a 36 kV

Los conectores frontales/traseros blindados se utilizan en cajas de derivación de cables, unidades de control remoto (RMU), subestaciones de caja, etc., para garantizar que este producto pueda suministrar energía a múltiples derivaciones. Se utilizan para conexiones totalmente selladas en carcasas de Φ46/Φ56/91.5/M16 y son adecuados para secciones de cable de 25 a 400 mm.².

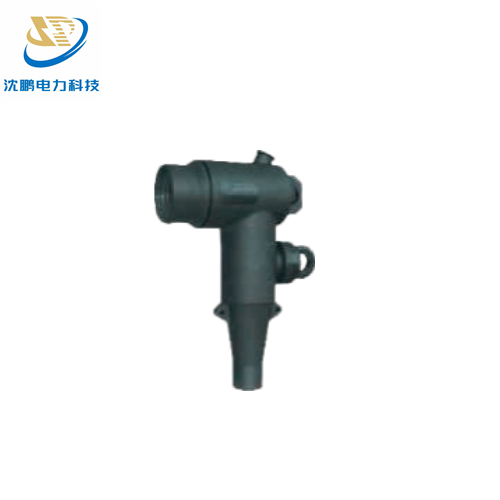

• Conectores de codo/en línea de 15-24 kV

Los conectores de codo y en línea son adecuados para sistemas eléctricos de 24 kV y 15 kV, para usar en Euro RMU.

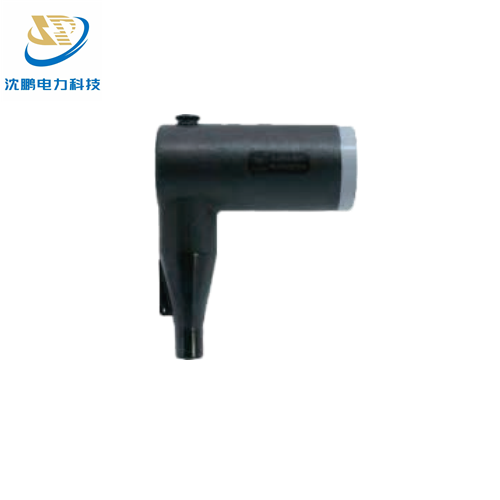

• Conectores acodados de 15 kV de la serie de accesorios para cables estadounidenses EEE

Los conectores acodados americanos se utilizan para conexiones eléctricas de alta tensión a transformadores de caja americanos, unidades de derivación de cables (RMU), cajas de derivación de cables, transformadores enterrados y otros equipos eléctricos. Interfaz compuesta según la norma IEEE386, diseño de pasamuros de 200 A.

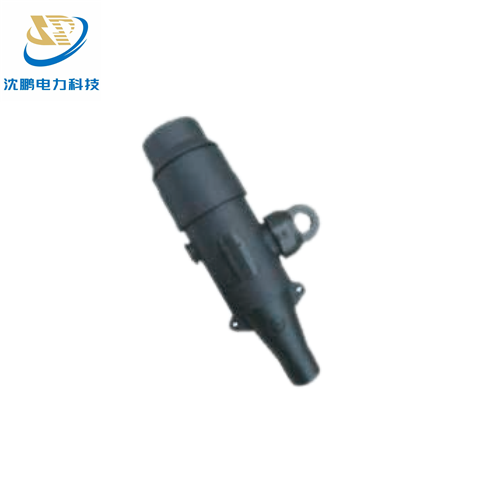

• Enchufe PT de 15 kV


El conector PT proporciona una conexión completamente aislada, blindada y sellada para el extremo de alta tensión del transductor, que alimenta un mecanismo de operación eléctrica o un dispositivo de protección de medición. El devanado primario cuenta con un fusible y un conector hembra para cable; el tamaño del conector hembra cumple con la norma IEEE Std386 para conectores de 25 kV y 200 A.
