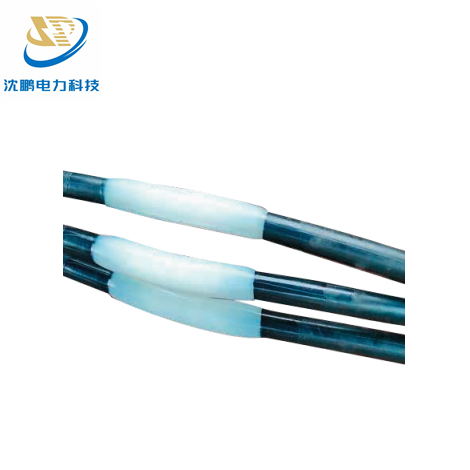

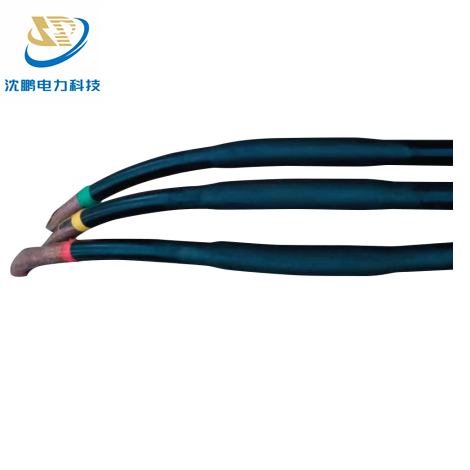

Empalme de soldadura

Empalme de soldadura

Descripción del Producto

El empalme por soldadura representa la cumbre de la tecnología de conexión eléctrica, ofreciendo una interfaz permanente de alta conductividad entre conductores mediante avanzados procesos de unión metalúrgica. A diferencia de los conectores mecánicos o de compresión convencionales, que dependen de la presión de contacto superficial, el empalme por soldadura crea una unión molecular homogénea entre los materiales conductores, generalmente cobre, aluminio o sus aleaciones. Esto se logra mediante reacciones exotérmicas controladas con precisión (soldadura por termita) o técnicas especializadas de soldadura por arco que generan suficiente energía térmica para fundir y fusionar los materiales conductores en su interfaz, formando un continuo metálico sin costuras que, en esencia, se convierte en un único conductor continuo.

La ventaja fundamental de esta tecnología reside en su capacidad para crear conexiones con propiedades eléctricas y mecánicas que frecuentemente superan las de los conductores originales. El empalme resultante presenta una resistencia insignificante, eliminando el calentamiento localizado y los posibles puntos calientes comunes en las conexiones mecánicas. Esta fusión a nivel molecular garantiza una capacidad de conducción de corriente y una resistencia mecánica excepcionales, manteniendo la integridad en condiciones extremas de cortocircuito, ciclos térmicos prolongados y vibración mecánica. La unión soldada demuestra una resistencia superior a la corrosión galvánica y electroquímica, ya que la interfaz fusionada elimina los huecos microscópicos donde los elementos corrosivos suelen iniciar la degradación.

Los sistemas de soldadura exotérmica, el método más común para aplicaciones en campo, utilizan moldes de grafito de ingeniería de precisión y cargas de soldadura especialmente formuladas para crear conexiones consistentes y de alta calidad. Estos kits preempaquetados, que contienen moldes, material de soldadura, encendedores y accesorios, permiten una implementación confiable en campo con un equipo mínimo. El proceso crea una conexión cuya capacidad de conducción de corriente generalmente supera la del propio conductor, con un punto de fusión superior al del cobre y una resistencia excepcional a corrientes de falla repetidas.

Métodos de diseño

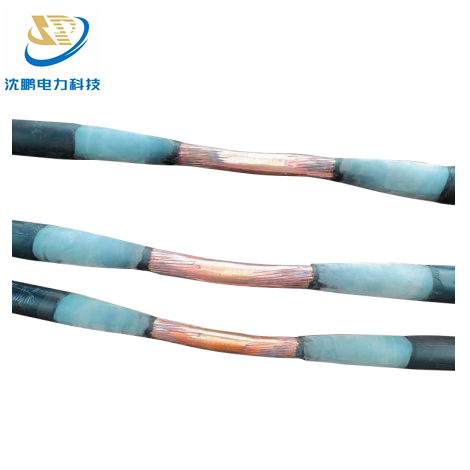

• El conductor se funde a alta temperatura, fusionando sus extremos. A diferencia del engarce, no se modifican las dimensiones estructurales, ofrece mayor resistencia a la tracción y otras ventajas. Es apto para cables de 10-35 kV.

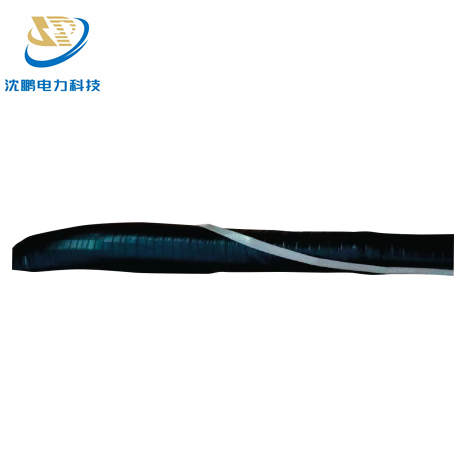

• Cuando se completa la soldadura de empalme, se utiliza la forma de bobinado a través de vulcanización a alta temperatura para restaurar el blindaje semiconductor interno del cable, el aislamiento, el blindaje semiconductor externo, el blindaje metálico, la cinta de acero, la funda de acuerdo con la instalación de la forma ordinaria de restaurar.

• El empalme de soldadura puede restaurar casi el tamaño del cable en términos de dimensiones y tiene un mejor rendimiento en términos de rendimiento a prueba de agua, lo que es adecuado para entornos con condiciones de humedad relativamente duras.
